模拟集成电路设计是电子工程领域中的核心学科之一，广泛应用于通信、医疗、工业控制及消费电子等行业。对于初学者而言，掌握模拟集成电路设计不仅需要扎实的理论基础，还需要对实际设计流程有清晰的认识。本系列文章将带领大家逐步深入了解模拟集成电路设计的基本概念、关键技术与应用实践。

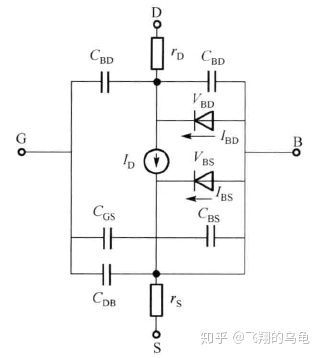

模拟集成电路设计主要处理连续时间信号，与数字电路设计形成鲜明对比。其核心组成部分包括放大器、滤波器、振荡器、数据转换器等。设计过程通常从规格定义开始，涉及电路拓扑选择、器件尺寸确定、仿真验证直到版图设计与后仿真。初学者需熟悉半导体物理、MOSFET工作原理以及基本模拟电路模块，如差分对、电流镜等。
在实际设计中，EDA工具（如Cadence、SPICE）不可或缺，它们帮助设计师进行电路仿真和优化。同时，工艺库的选择对电路性能有重大影响，需考虑工艺节点、器件模型等因素。设计时还需关注功耗、噪声、线性度、带宽等关键指标，并通过迭代仿真来达到设计要求。
对于入门者，建议从学习经典教材（如拉扎维的《模拟CMOS集成电路设计》）入手，结合仿真实验加深理解。随着经验积累，可尝试设计简单的运算放大器或基准电压源，并逐步挑战更复杂的系统。模拟集成电路设计是一门艺术与科学的结合，持之以恒的学习和实践将助你在这个领域不断进步。
